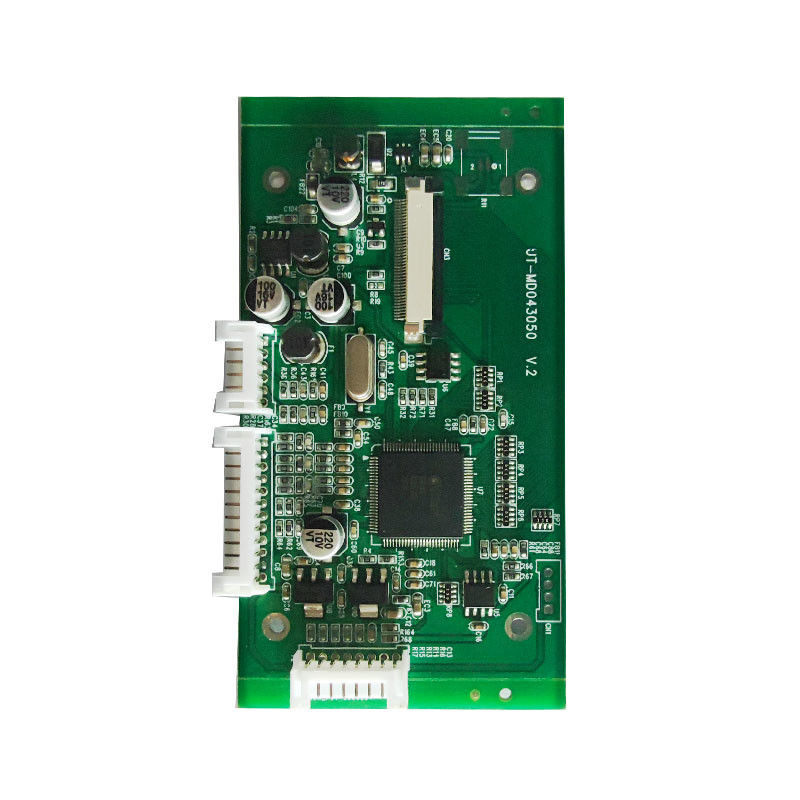

Dukungan Papan Tampilan VGA 800*400 5 inci Layar LCD

Name: Dukungan Papan Tampilan VGA 800*400 5 inci Layar LCD
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 04305 40P 800 480
Price: Negotiable USD
Availability: InStock

Rincian produk

Tempat asal: Hangzhou, Cina

Nama merek: ZOYO

Sertifikasi: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Nomor model: 04305 40P 800 480

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1

Harga: $2~$500 per piece

Kemasan rincian: Disesuaikan

Waktu pengiriman: 3-5 hari kerja

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Paypal

Menyediakan kemampuan: 5rb-20rb potong per hari

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                5 inci LCD Display Board, Papan Tampilan VGA, 800*400 Papan Tampilan


Resolusi Dukungan Maks:	800*480	Masukan Sinyal:	VGA, CVBS
Input daya:	DC +12V	Suhu Kerja:	-10 ℃ ~ + 60 ℃
Kelembaban kerja:	90% RH (tanpa kondensasi)

Resolusi Dukungan Maks:	800*480
Masukan Sinyal:	VGA, CVBS
Input daya:	DC +12V
Suhu Kerja:	-10 ℃ ~ + 60 ℃
Kelembaban kerja:	90% RH (tanpa kondensasi)

Dukungan Papan Tampilan VGA 800*400 5 inci Layar LCD

Meta Deskripsi: Papan Tampilan VGA - Mampu mendukung resolusi maksimum 800*400.Berlaku untuk digunakan dalam elektronik konsumen.

Nama Alt Gambar: VGA Display Board, VGA controller, VGA LCD controller board, LCD driver board

Kata kunci: VGA Display Board, VGA controller, VGA LCD controller board

1. Lingkup Aplikasi
Berlaku pada model seperti AT043TN24 V.1, AT043TN25 V.2, AT050TN43 V.1 untuk perakitan layar LCD 4,3 inci dan 5 inci dengan resolusi 480272 dan 800480. Ini digunakan untuk mengemudi layar LCD ini.

2. Deskripsi Fungsi Produk

Masukan sinyal video: Mendukung input sinyal video VGA, CVBS1, dan CVBS2 (opsional).
Input daya: Masukan daya adalah DC +12V.
Operasi OSD multi-fungsi: Ini memiliki fitur operasi On-Screen Display (OSD) multi-fungsi.
Fungsi Remote Control IR Infrared (Optional): Hadir dengan fungsi remote control inframerah yang opsional.

3. Standar Masukan Sinyal

CVBS: Standar sinyal adalah 1.0Vp-p dengan impedansi 75Ω.
VGA: Mendukung resolusi 480272 dan 800480 dengan refresh rate mulai dari 60 sampai 70HZ.

4. Lingkungan Kerja

Suhu Kerja: kisaran dari -10°C sampai +60°C.
Kelembaban Kerja: Sampai 90%RH (tanpa kondensasi).

Rincian konsumsi daya di papan pengemudi (AT043TN24 V.1) (Ta = 25°C)

Input tegangan ((VIN)	Input Current ((I)IN)				Perhatikan
	Min.	Seperti itu.	Maksimal	unit
+12V	70	100	130	mA

J11 (VGA Input) 12PIN/2.0mm

Nomor Pin	Definisi	Deskripsi
1	GND	-
2	VS	Sinyal sinkronisasi lapangan
3	HS	Sinyal sinkronisasi garis
4	GND	-
5	R+	Sinyal merah
6	GND	Tanah
7	G+	Sinyal Hijau+
8	GND	+Bumi
9	B+	Sinyal biru +
10	GND	Tanah
11	NC
12	NC
