Name: Papan Pengontrol TFT HDMI Ke LVDS Konverter
Brand: ZOYO
SKU: 2660 50P 800 480
Price: 2 USD
Availability: InStock
Rating: 5 (112 reviews)

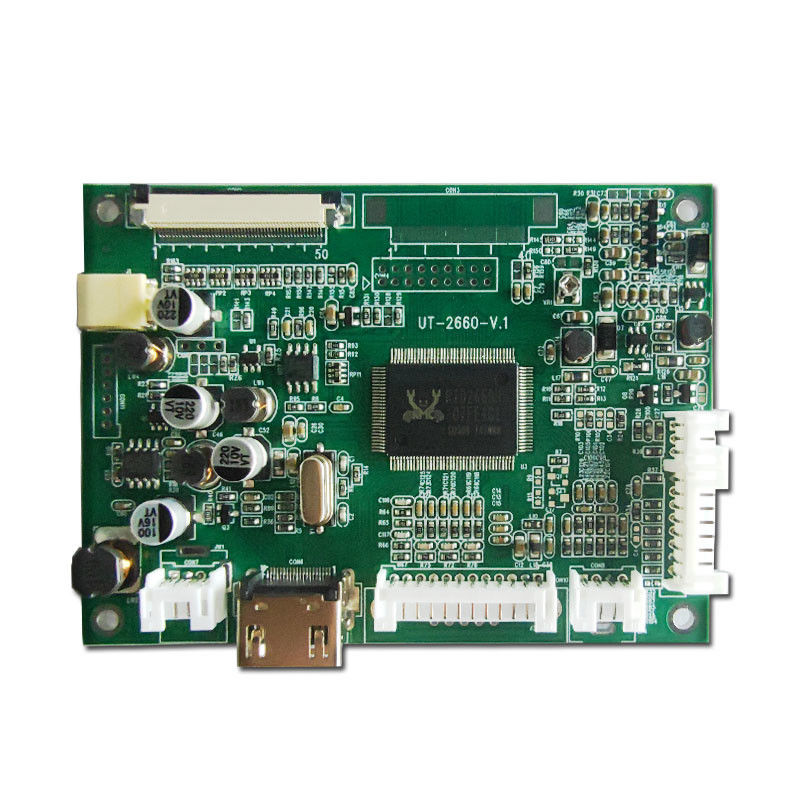

Papan Pengontrol TFT HDMI Ke LVDS Konverter

Rincian produk

Tempat asal: Hangzhou, Cina

Nama merek: ZOYO

Sertifikasi: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Nomor model: 2660 50P 800 480

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1

Harga: $2~$500 per piece

Kemasan rincian: Disesuaikan

Waktu pengiriman: 3-5 hari kerja

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Paypal

Menyediakan kemampuan: 5rb-20rb potong per hari

Dapatkan Harga Terbaik

Aplikasi untuk elektronik konsumen

Image Alta Nama: TFT Controller Board, LVDS ke HDMI, HDMI Driver Supplier, HDMI ke LVDS Converter

Kata kunci: TFT Controller Board, LVDS ke HDMI, HDMI Driver Supplier, HDMI ke LVDS Converter

Lingkup Aplikasi
Untuk TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12. Untuk LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B,EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. Sambungkan ke EJ080NA - 04C, HE080IA - 01D, HJ080NA - 04L, HJ080IA - 01F, TM080TDH01,TM080TDHG01 untuk inspeksi panel pengemudi modul tampilan LCD definisi tinggi 50 - PIN.
Deskripsi Fungsi Produk
Ini mendukung input sinyal video seperti HDMI, VGA, dan CVBS. Input daya adalah DC + 12V. Ini memiliki kemampuan operasi OSD multi-fungsi. Ada fungsi remote control opsional.Ini bisa secara otomatis menutup jika tidak ada sinyal.
Standar Masukan Sinyal
HDMI: (versi 1.2 Umum) VGA: 800 * 480 (dengan tingkat refresh berkisar antara 60 hingga 75) CVBS: 1.0Vp - p75Ω
Lingkungan Kerja

Suhu kerja: dari - 10°C sampai + 60°C. Kelembaban kerja: 90%RH (tanpa kondensasi).

CON8 ((CVBS) sibal input)
	Nomor Pin	Definisi		Deskripsi
	1	CVBS2		A V 2 sinyal input
	2	GND		Tanah
	3	CVBS1		Sinyal AV1
	4	GND		Tanah
CON10 ((VGA) dalam p Anda t ) 12PIN/2.0
Nomor Pin			Definisi		Deskripsi
1			GND		-
2			VS		Sinyal sinkronisasi lapangan
3			HS		Sinyal sinkronisasi garis
4			GND		-
5			R+		Sinyal merah
6			GND		Tanah
7			G+		Sinyal Hijau+
8			GND		+Bumi
9			B+		Sinyal biru +
10			GND		Tanah
11			SDA		Saluran I2C
12			SCL		Saluran I2C

CON6 ((HDMI dalam p Anda t ) antarmuka
Nomor Pin	Definisi	Deskripsi
1	Data TMDS 2+
2	Data TMDS Perisai
3	Data TMDS 2-
4	Data TMDS 1+

Resolusi Dukungan Maks:	800*480	Masukan Sinyal:	HDMI, VGA, CVBS
Input daya:	DC +12V	Suhu Kerja:	-10 ℃ ~ + 60 ℃
Kelembaban kerja:	90% RH (tanpa kondensasi)

Resolusi Dukungan Maks:	800*480
Masukan Sinyal:	HDMI, VGA, CVBS
Input daya:	DC +12V
Suhu Kerja:	-10 ℃ ~ + 60 ℃
Kelembaban kerja:	90% RH (tanpa kondensasi)
